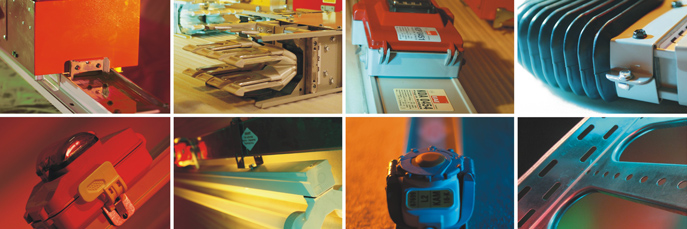

busbar_genel1 (1)

BUSBAR ENERJİ DAĞITIM SİSTEMLERİ

Busbar Kanal Sisteminin Tarihçesi

Busbar kanal sistemi; 1930’lu yıllarda, temel olarak yüksek katlı binaların ve fabrikalarda değişen üretim teknolojilerinin bir ihtiyacı olarak, Amerika’da ortaya çıkmıştır.

1950’li yıllarda Japonya ve Avrupa’da kullanılmaya başlamıştır. Türkiye’de ise busbar kanal sistemi imalatı ve kullanımı; 1970’li yıllarda EAE Elektrik A.Ş. ile başlamıştır.

EAE E-LİNE BUSBAR

‘’EAE E-Line Busbar Enerji Dağıtım Sistemleri’’; modüler yapısıyla, modern işletme ve binalarda, hem kuruluş hem de işletme sırasında gereksinim duyulan her türlü güç ihtiyacına cevap vermekte olup; yerleşim değişiklerine, makina ilavelerine, çeşitli noktalardaki enerji teminine, tesisin çalışan kısımlarını aksatmadan imkan sağlamaktadır.

Sac veya alüminyum gövde içerisinde, izole edilmiş baralar vasıtası ile dağıtılan enerjiyi; özel çıkış üniteleri ile istenilen noktalardan, güvenli bir şekilde, enerjiyi kesmeden almak mümkün olmaktadır.

Uluslararası test belgeli E-Line Busbarlar, istenildiği anda genişleyebilme, değiştirilebilme, taşınabilme ve tekrar kullanılabilme özelliklerine sahiptir. Busbar güzergahı boyunca istenilen noktalardan çıkış kutuları ile enerji almak; son derece kolay, ekonomik ve emniyetlidir.

‘’Uzun ömür’’

EAE E-Line Busbar sistemleri, özel bakım gerektirmeyen yapısal özelliklere sahiptir.
Sistemin her parçası modüler yapıda olup kolayca sökülüp takılabilir. Gerektiğinde sistemin tamamı başka bir yere kolaylıkla taşınabilir.

‘’Modern görünüm’’

E-Line Busbar Sistemleri, işletmelere fonksiyonel kullanımın yanı sıra modern bir görünüm kazandırır.

‘’Esneklik ve Ekonomi’’

E-Line Busbar Sistemleri, modüler yapıları ve üstün özellikleri ile işletmelerde makina ve benzeri donanımların yer değişikliklerine; kolay, ekonomik, hızlı ve modern çözümler sağlar. Tüm değişiklikler ve ilaveler, işletmeyi durdurmadan, kolayca yapılır.

EAE Busbar Sistemleri arasında;

gibi ürün grupları yer almaktadır.

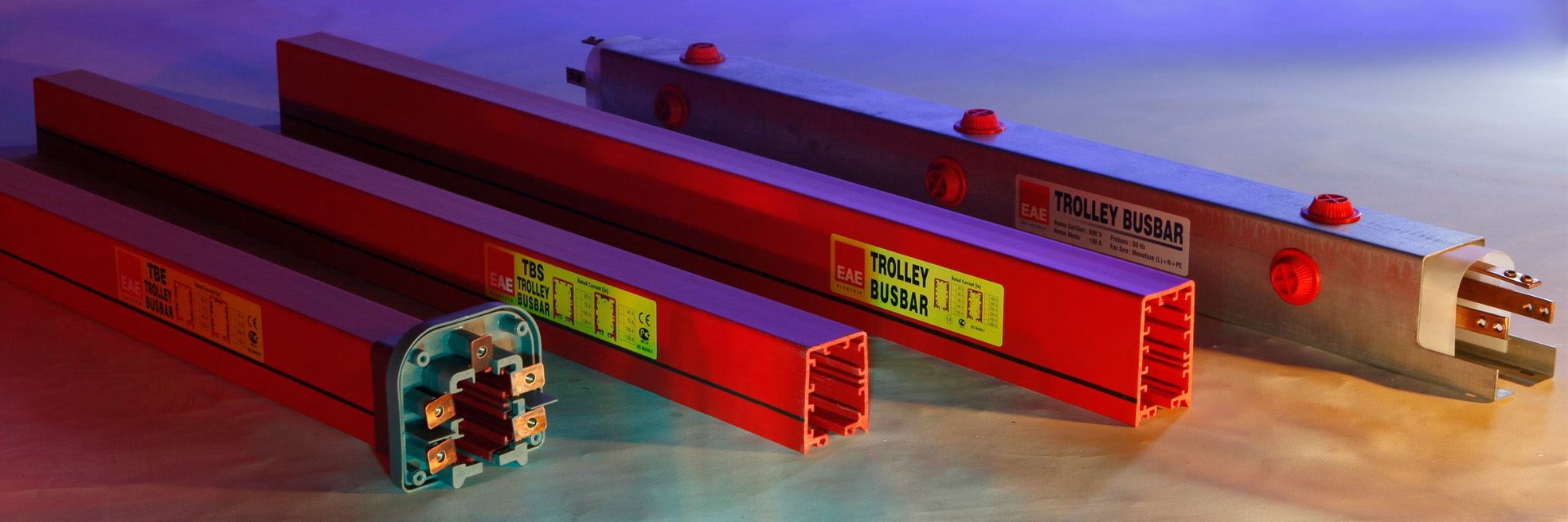

sds

GENEL ÖZELLİKLER

‘’E-Line TB Serisi Trolley Busbar Kanal Sistemleri’’, hareketli makinelere enerji vermek üzere tasarlanmıştır. Busbarın fırçalı(kömürlü) akım alma arabası, hareket eden sistemlere mekanik olarak bağlanır ve makine ile birlikte hareket ederek kesintisiz enerji aktarımını sağlar.

TB Trolley Busbar Özellikleri:

  • 35A/63A/80A/100A/125A/160A/200A/250A akım kademeleri
  • Standart 4 veya 7 iletkenli isteğe bağlı 3, 5, 6 iletkenli
  • Kesintisiz bakır iletkenler
  • PVC gövde
  • 4m standart boy

Akım alma arabaları:

  • 35A den 210A’e kadar (4 kömürlü veya 7 kömürlü)

TBS ve TBE Serisi Trolley Busbar Özellikleri

  • 40A/75A/105A/130A akım kademeleri
  • Standart 4 veya 5 iletkenli
  • TBS sistemi kesintisiz bakır iletkenler
  • TBE sistemi gövde içerisinde hazır bakır iletkenler
  • PVC gövde
  • 4 m standart boy

Akım alma Arabaları:

35A’dan 105A’e kadardır(4 kömürlü veya 5 kömürlü).

KULLANIM ALANLARI

  • Köprü vinçler
  • Monoray vinçler
  • Tekstil serim ve kesim masaları

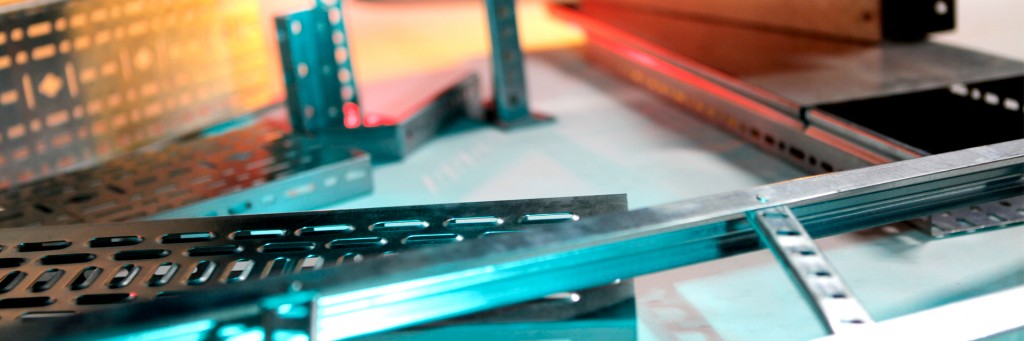

007 genel

EAE kablo kanalları; otomatik üretim hatlarında ‘’ROLL FORMING’’ metoduyla seri olarak imal edilmektedir.

Standart 3m olan UKS serisi pregalvaniz kablo kanallarının boyları, ‘’ROLL FORMING’’ metodu sayesinde miktara bağlı olarak 6 metreye kadar üretilebilmektedir. Bu sayede ek takım ve civataların sayısı azalmakta, montaj için harcanan işçilik süresi de kısalmaktadır.

CTH-CTA serisi kablo kanalları sıcak daldırma galvanizli olarak imal edilir.
KCH-KCA serisi kablo merdivenleri sıcak daldırma galvanizli üretilir.

Sıcak daldırma ürünlerimiz, modern teknolojiye uygun olarak, tam otomasyonlu robotik sistemle üretilmektedir.

EAE Kanal ve Askı Sistemleri Ürün Grupları :

E-line UKS Serisi Pregalvaniz Kablo Kanalları
E-line UKF Serisi Pregalvaniz Formalı Kablo Kanalları
TKS Pregalvaniz TKS Trunking Sistemleri
E-Line CT Serisi Sıcak Daldırma Galvanizli Kablo Kanalları
E-Line KC/KM Serisi Kablo Merdivenleri
E-Line Askı ve Aksesuarları
E-Line Binrak Taşıyıcı Destek Sistemleri
Talep halinde, elektrostatik boyalı ürünler de imal edilmektedir.

Modern teknolojisi ve yüksek üretim kapasitesi nedeniyle, EAE müşteri isteklerine kısa sürede cevap verebilmektedir.

Kablo Kanalları

Çözümler:

Kablo Kanal Sistemleri
Merdiven Kanalları
Kablo Merdivenleri
Binrak Sistemleri
Boru Tesisat Sistemleri
Askı Sistemleri
Taşıyıcı Sistemleri
Özel Taşıma Sistemleri
Modüller

Yatay Dönüş Modülü
“T” Dönüş Modülü
Dörtlü Bağlantı Modülü
İçbükey Dönüş Modülü
Dışbükey Dönüş M.
“T” Ortadan İniş M.
Kaplama Cinsleri

Pre Galvaniz ISO EN 10143(TS 822)(BS 2989)
Sıcak Daldırma ISO EN 1461(TS 914)(BS 729)
Boyalı
Paslanmaz
Pregalvaniz Üzeri Boya
Sıcak Daldırma Üzeri Boya

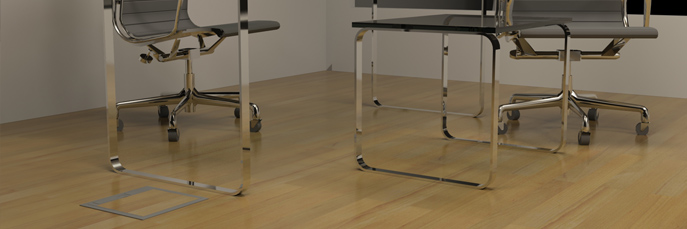

doseme_alti

Döşeme altı enerji dağıtım sistemleri, ofis ve benzeri çalışma ortamlarını kablo karışıklarından kurtararak; estetik, güvenli ve emniyetli kablo dağıtımını sağlar.

İş yeri ve ofis alanlarındaki yer değişikliklerine ya da kapasite artışlarına kolaylıkla adapte olmaktadır.

Kullanım Alanları

E-Line döşeme altı ürünleri; iş merkezleri, ofisler, bankalar, konferans salonları, oteller, hastaneler, dershaneler, sinema, tiyatro, turistik tesisler vb. yerlerde kullanılmaktadır.

Önemli Avantajları:

  • Planlama kolaylığı
  • Çok sayıda çıkış alabilme
  • Kolay ve hızlı kablo dağıtımı
  • Sağlam konstrüksiyon
  • Kablo dağıtımında esneklik
  • Dekoratif görünüm
  • Kolay ve fonksiyonel kullanım
  • Güvenli kablo dağıtımı

EAE Döşeme Altı Enerji Dağıtım Sistemleri

EAE Döşeme Altı Enerji Dağıtım Sistemleri,

  1. E-Line DK
  2. E-Line DL
  3. E-Line DKY

ürün gruplarından oluşmaktadır.

E-LİNE DÖŞEME ALTI ÜRÜN GRUPLARI

E-Line DK Döşeme Altı Kablo Dağıtım Sistemleri

Ofislerde kablo dağıtımında, kuruluş anındaki ve işletmedeki ihtiyaçlara çözüm getiren, güvenli ve estetik bir sistemdir. Galvanizli  sac kanallar, şap beton içerisine yerleştirilir. Buatlar, şap seviyesinde kalarak, içerisine monte edilen priz kutularına kolayca ulaşılmasına olanak sağlar. Kablo yoğunluklarına ve ihtiyaç duyulan priz sayılarına göre farklı ürün grupları mevcuttur.

Teknik Özellikleri:

  • 25mm veya 35mm kanal yükseklikleri
  • 120/180/215/240/300mm kanal genişlikleri
  • Buatlara monte edilen plastik buat kapak takımları ile 16 adete kadar çıkış alınabilir (45x45mm veya 22,5x45mm ups, şebeke, data, telefon prizleri)
  • Yangına dayanıklı (alev yürütmeyen) halojensiz malzemelerden yapılmış olan buat kapak takımları
  • Buatlarda şap öncesi ve sonrası seviye ayar imkanı
  • Buat kapak takımları için 3 farklı renk seçeneği(gri, siyah, kahverengi)
  • Buatlarda kilitli kablo koruma kapakları; çift yönlü takılabilen kapak
  • Sert zeminlere (parke, seramik, mermer vs.) uygun buat seçeneği

Kullanım alanları:

  • Bankalar
  • Ofisler
  • Alışveriş merkezleri
  • Konferans salonları
  • Okullar ve dershaneler
  • Bilgi işlem odaları
